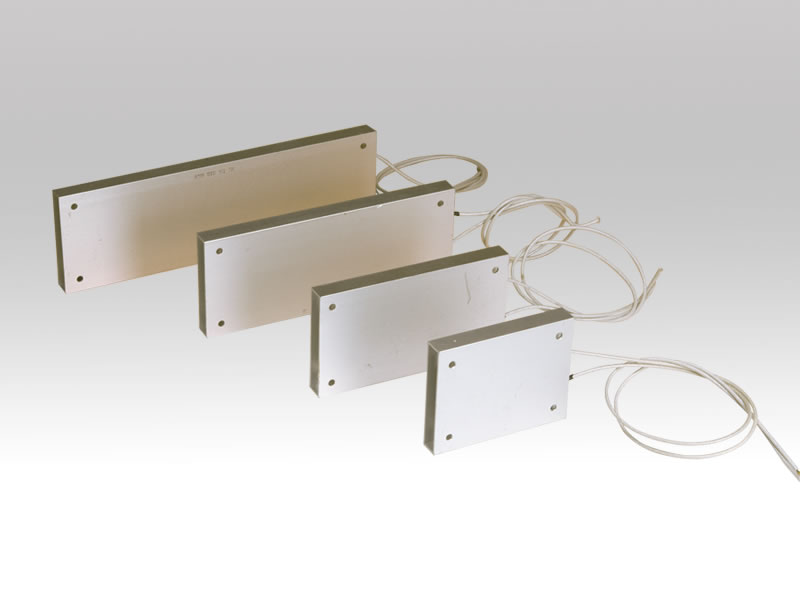

Resistenza Di Frenatura T14

Caratteristiche

La serie di resistenze di frenatura (braking resistors) T14 è realizzata con particolari elementi resistivi inseriti e cementati in contenitore metallico di alluminio anodizzato con grado di protezione IP54. I materiali utilizzati per questa serie di resistenze di frenatura (braking resistor) sono incombustibili e comunque in caso di guasto il contenitore non permette alcuna fuoriuscita. La forma costruttiva consenti di ottenere elevate potenze, permette la massima dissipazione agli elementi resistivi e quindi in grado di assorbire e dissipare grande energia per impulsi.

Possono essere utilizzate all’interno di quadri elettrici, montate su dissipatore o su piastra metallica.

Impieghi

Elettronica di potenza per la frenatura di motori controllati da inverter.

Esecuzioni Speciali

Con attacco guida Din
Con termostato
Con dissipatore

Scarica la documentazione

CARATTERISTICHE ELETTRICHE

Modello		T14/200	T14/600	T14/900	T14/1300	T14/2000	T14/3000
Potenza nominale a 20°C	W	100	200	400	600	900	1500
min - max	Ohm	5-300	5-400	6-500	10-600	15-700	20-900
Energia max assorbita	kJoule	10	15	22	30	40	60
Potenza impulsiva ciclo 1”-6”	W	200	600	900	1300	2000	3000
Tensione max	V	1000	1000	1000	1000	1000	1000
Rigidità dielettrica	V eff. 1 min	3000	3000	3000	3000	3000	3000
Resistenza d’isolamento 500Vcc	MOhm	>=500	>=500	>=500	>=500	>=500	>=500
Temperatura max	°C	350	350	350	350	350	350

CARATTERISTICHE MECCANICA DIMENSIONALI

Lunghezza cavi	mm	250	250	250	250	250	250
Diametro asole fissaggio	mm	5,3	5,3	5,3	5,3	5,3	5,3
Quota A	mm	60	80	80	80	80	80
Quota B	mm	15	15	15	15	15	15
Quota C	mm	85	85	125	175	237	277
Quota D	mm	40	60	60	60	60	60
Quota L	mm	100	110	145	198	260	300
Peso medio	gr	120	230	290	400	520	600
