Resistenze Di Potenza T14 T15

Caratteristiche

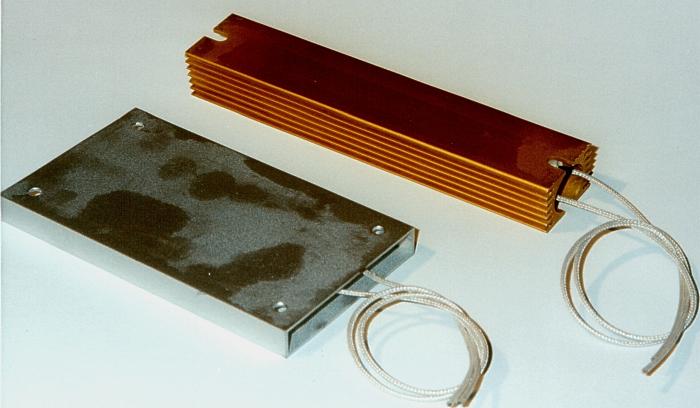

La serie di resistenze di potenza T14 e T15 è realizzata con particolari elementi resistivi inseriti e cementati in contenitore metallico di alluminio anodizzato con grado di protezione IP54.

I materiali utilizzati per questa serie di resistenze sono incombustibili e comunque in caso di guasto il contenitore non permette alcuna fuoriuscita.

La forma costruttiva consente di ottenere elevate potenze, permette la massima dissipazione agli elementi resistivi e quindi in grado di assorbire e dissipare grande energia per
impulsi.

Possono essere utilizzare all’interno di quadri elettrici montate su dissipatore o su piastra metallica.

IMPIEGHI: elettronica di potenza per la frenatura di motorii controllati da inverter.

Scarica la documentazione

CARATTERISTICHE ELETTRICHE
Modello		15-100	15-160	15-200	15-250	15-300	15-400	T14/200	14-600	14-900	14-1300	14-2000	T14/3000
potenza nom. A 20°C	W	100	160	200	250	300	400	100	200	400	600	900	100/3000
R min-max	Ohm	0,3-6K	0,5-7K	1-7,5K	2-8K	4-9K	5-10K	2-200	10-800	10-800	10-800	20-800	20-450
energia max assorbita joule	j							8kj	15kj	22kj	30kj	40kj	51KJ
potenza imp.ciclo 1"-6"	w	130	220	280	300	360	480	200	600	900	1300	2000	3000
tensione max	V	640	950	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
rigidità dielettrica	Veff.	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
resistenza di isol. (500Vcc)	Mohm	>=500	>=500	>=500	>=500	>=500	>=500	>=300	>=500	>=500	>=500	>=500	>=500

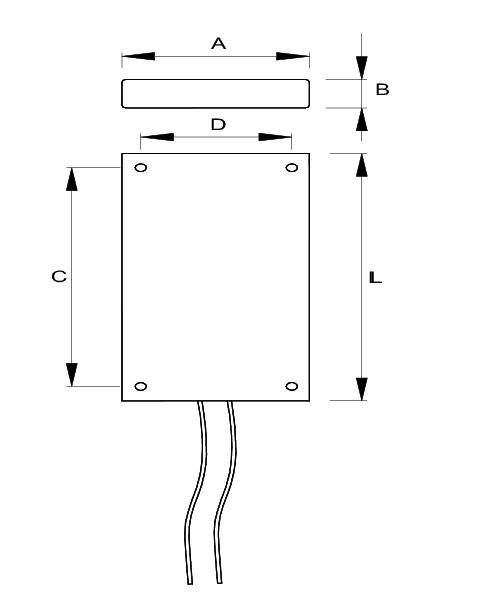

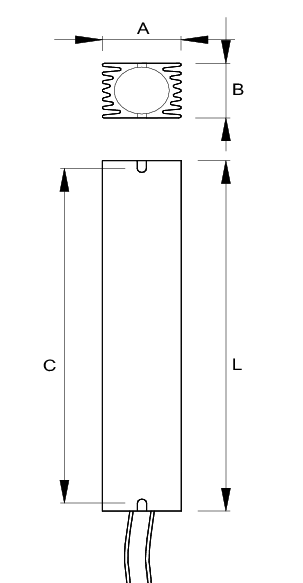

CARATTERISTICHE MECCANICHE E DIMENSIONALI
lunghezza cavi	mm	250	250	250	250	250	250	250	250	250	250	250	250
diam fori fissaggio	mm	5,3	5,3	5,3	5,3	5,3	5,3	5,3	5,3	5,3	5,3	5,3	5,3
quota A	mm	36	36	36	36	36	36	60	80	80	80	80	80
quota B	mm	27	27	27	27	27	27	27	15	15	15	15	15
quota C	mm	90	145	170	190	250	290	85	85	125	175	237	277
quota D	mm	0	0	0	0	0	0	0	40	60	60	60	60
quota L	mm	100	155	180	200	260	300	100	110	145	198	260	300
peso medio (gr)	gr	250	280	300	350	430	530	110	200	300	420	550	550
