RESISTENZE IN PARALLELO SU BREADBOARD: COME COLLEGARLE, FORMULA ED ESEMPI PRATICI

Le resistenze in parallelo su breadboard sono uno degli esperimenti più semplici e utili per capire davvero come funziona un circuito elettrico.

Collegare due o più resistori in parallelo permette di vedere in modo pratico cosa succede alla resistenza equivalente, alla corrente e alla tensione. È un esercizio molto usato in elettronica di base, ma il principio è lo stesso che ritroviamo anche nei gruppi resistivi industriali, nelle resistenze di potenza e nelle applicazioni dove serve distribuire corrente e dissipazione su più elementi.

Cos’è una breadboard

La breadboard è una basetta sperimentale utilizzata per montare circuiti elettronici senza saldature.

È composta da una serie di fori collegati internamente da piste metalliche. Questo permette di inserire resistori, LED, jumper, condensatori e altri componenti per creare circuiti di prova in modo rapido.

La breadboard viene usata soprattutto per:

• testare circuiti;

• fare esperimenti di elettronica;

• imparare collegamenti in serie e parallelo;

• verificare valori di resistenza;

• provare prototipi prima della saldatura definitiva.

Cosa significa collegare resistenze in parallelo

Due o più resistenze sono collegate in parallelo quando i loro terminali sono collegati agli stessi due punti del circuito.

In pratica:

• un capo di ogni resistenza va allo stesso nodo;

• l’altro capo di ogni resistenza va a un secondo nodo comune;

• la tensione ai capi delle resistenze è la stessa;

• la corrente si divide tra i vari rami.

Su breadboard questo collegamento è molto facile da realizzare perché basta sfruttare le file interne della basetta.

Formula delle resistenze in parallelo

La formula generale è:

1 / Req = 1 / R1 + 1 / R2 + 1 / R3 + … + 1 / Rn

Dove:

• Req = resistenza equivalente;

• R1, R2, R3 = valori delle singole resistenze.

Per due sole resistenze si può usare la formula semplificata:

Req = (R1 × R2) / (R1 + R2)

Il punto più importante è questo:

la resistenza equivalente in parallelo è sempre più bassa della resistenza più piccola collegata.

Esempio pratico su breadboard

Immaginiamo di collegare in parallelo due resistori:

• R1 = 1 kΩ;

• R2 = 1 kΩ.

Formula:

Req = (1000 × 1000) / (1000 + 1000)

Req = 1.000.000 / 2000 = 500 Ω

Quindi due resistenze da 1 kΩ in parallelo equivalgono a una resistenza da 500 Ω.

Questo è un esperimento perfetto da fare su breadboard: colleghi le due resistenze, misuri con il multimetro e verifichi il valore equivalente.

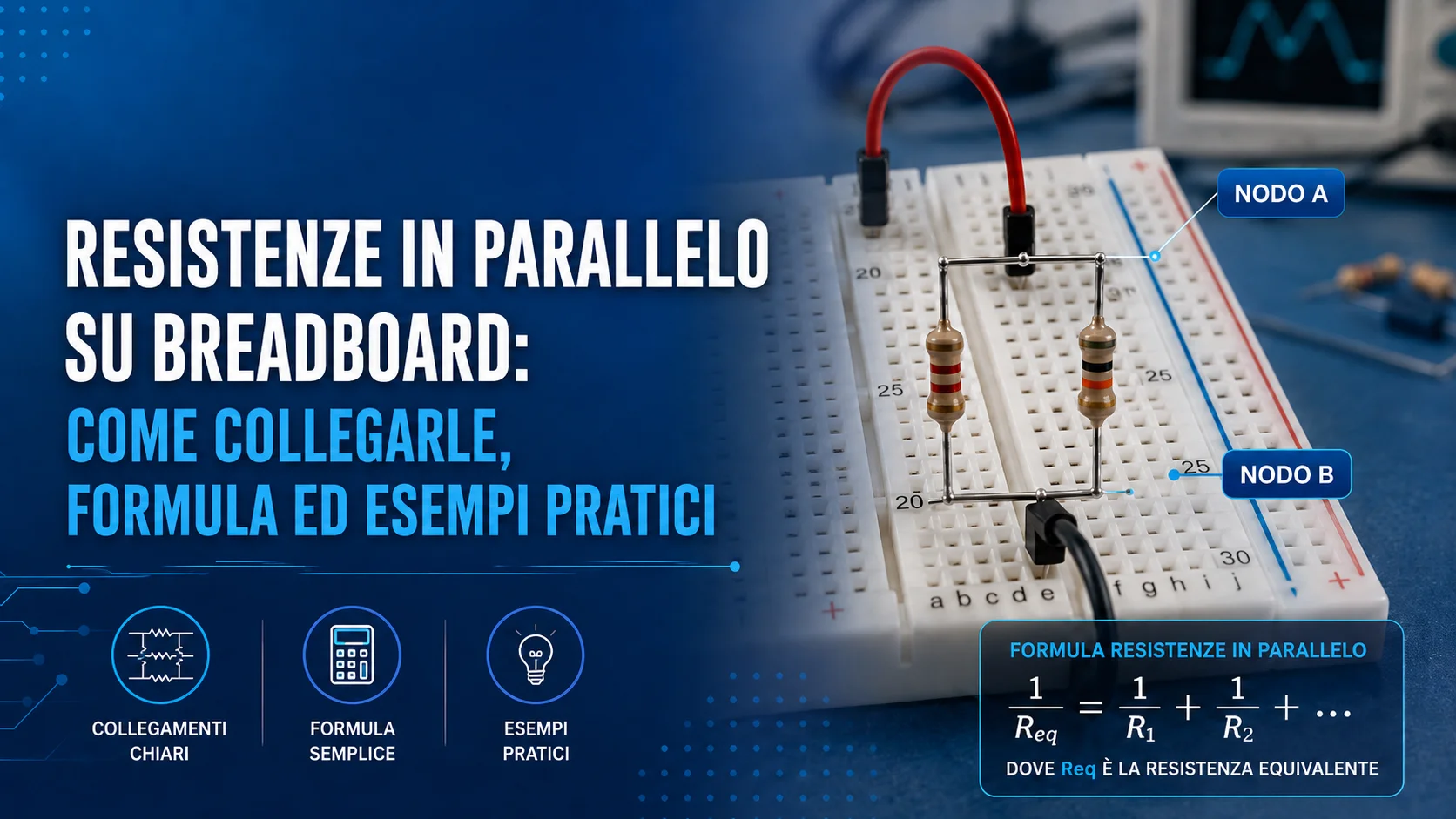

Come collegare resistenze in parallelo su breadboard

Per collegare due resistenze in parallelo su breadboard:

1. inserisci un terminale della prima resistenza in una fila della breadboard;

2. inserisci un terminale della seconda resistenza nella stessa fila;

3. collega gli altri due terminali delle resistenze a una seconda fila comune;

4. misura la resistenza equivalente tra le due file comuni.

In questo modo le due resistenze condividono gli stessi due nodi e sono collegate in parallelo.

Differenza tra serie e parallelo su breadboard

Su breadboard è facile confondere serie e parallelo.

Resistenze in serie

Le resistenze sono collegate una dopo l’altra.

La formula è:

Req = R1 + R2 + R3 + …

Quindi la resistenza totale aumenta.

Resistenze in parallelo

Le resistenze condividono gli stessi due nodi.

La formula è:

1 / Req = 1 / R1 + 1 / R2 + …

Quindi la resistenza totale diminuisce.

Perché fare questo esperimento

Collegare resistenze in parallelo su breadboard serve a capire alcuni concetti fondamentali:

• la tensione resta uguale sui rami;

• la corrente si divide;

• la resistenza equivalente diminuisce;

• più rami aggiungi, più cambia il comportamento del circuito;

• il valore teorico può essere verificato con un multimetro.

È un esercizio semplice, ma molto utile per capire la logica dei circuiti reali.

Attenzione alla potenza

Anche negli esperimenti su breadboard bisogna fare attenzione alla potenza.

Le classiche resistenze da laboratorio spesso sono da:

• 1/4 W;

• 1/2 W;

• 1 W.

Se nel circuito passa troppa corrente, la resistenza può scaldarsi o danneggiarsi.

La formula utile è:

P = V² / R

oppure:

P = I² × R

Su breadboard si lavora di solito a basse tensioni, ma è comunque importante non improvvisare con alimentazioni troppo alte.

Dal laboratorio all’industria: perché il parallelo è importante

Il collegamento in parallelo non serve solo negli esperimenti didattici. Lo stesso principio viene utilizzato anche in ambito industriale.

Nei gruppi resistivi industriali, il parallelo può essere usato per:

• ottenere un valore ohmico specifico;

• aumentare la potenza totale dissipabile;

• distribuire il calore su più elementi;

• realizzare banchi resistivi;

• creare configurazioni su misura;

• gestire correnti elevate in modo più controllato.

La logica è la stessa della breadboard, ma con potenze, tensioni e requisiti di sicurezza molto diversi.

Resistenze in parallelo e gruppi resistivi industriali

In un’applicazione industriale, collegare resistenze in parallelo richiede attenzione a:

• valore ohmico;

• potenza;

• tolleranza dei componenti;

• ventilazione;

• duty cycle;

• ambiente di installazione;

• isolamento;

• sicurezza del cablaggio.

A differenza della breadboard, dove l’obiettivo è imparare o testare, in industria l’obiettivo è garantire affidabilità e durata nel tempo.

Errori comuni su breadboard

Gli errori più frequenti quando si collegano resistenze in parallelo su breadboard sono:

• inserire i terminali nelle file sbagliate;

• confondere collegamento in serie e in parallelo;

• non controllare i collegamenti interni della breadboard;

• misurare la resistenza mentre il circuito è alimentato;

• ignorare la tolleranza delle resistenze;

• usare alimentazioni troppo alte;

• non considerare la potenza dissipata.

Il consiglio pratico è semplice: prima di alimentare il circuito, controlla sempre il collegamento con il multimetro.

MC RESISTORI: dal principio elettrico alla soluzione industriale

Capire come funzionano le resistenze in parallelo su breadboard è un ottimo punto di partenza per comprendere concetti più avanzati come resistenze equivalenti, distribuzione della corrente e dissipazione della potenza.

In ambito industriale, questi stessi principi vengono applicati nella realizzazione di resistenze elettriche industriali, resistenze di potenza e gruppi resistivi su misura.

MC RESISTORI realizza soluzioni resistive progettate in base ai dati reali dell’applicazione: valore ohmico, potenza, tensione, duty cycle, ambiente e vincoli di installazione.

Hai bisogno di un gruppo resistivo su misura?

Se devi realizzare una configurazione con resistenze in parallelo per un’applicazione industriale, MC RESISTORI può aiutarti a valutare la soluzione più adatta.

Per una richiesta tecnica, indica:

• valore ohmico desiderato;

• potenza totale;

• tensione di lavoro;

• ciclo di lavoro;

• ambiente di installazione;

• spazio disponibile;

• quantità richiesta.

Dalla breadboard all’impianto industriale, il principio è lo stesso. A cambiare sono potenza, affidabilità e qualità costruttiva.
