RESISTENZE IN SERIE E IN PARALLELO: DIFFERENZE, ESEMPI E CASI REALI INDUSTRIALI

Le resistenze in serie e in parallelo sono due modi diversi di collegare i resistori per ottenere un risultato preciso: controllare corrente, tensione e potenza dissipata.
In elettronica è una base, ma in ambito industriale diventa pratica quotidiana quando si progettano resistenze di potenza, banchi resistivi, resistenze di frenatura, anticondensa o gruppi resistivi su misura.

Qui trovi una guida chiara con formule, esempi numerici e soprattutto casi reali industriali.

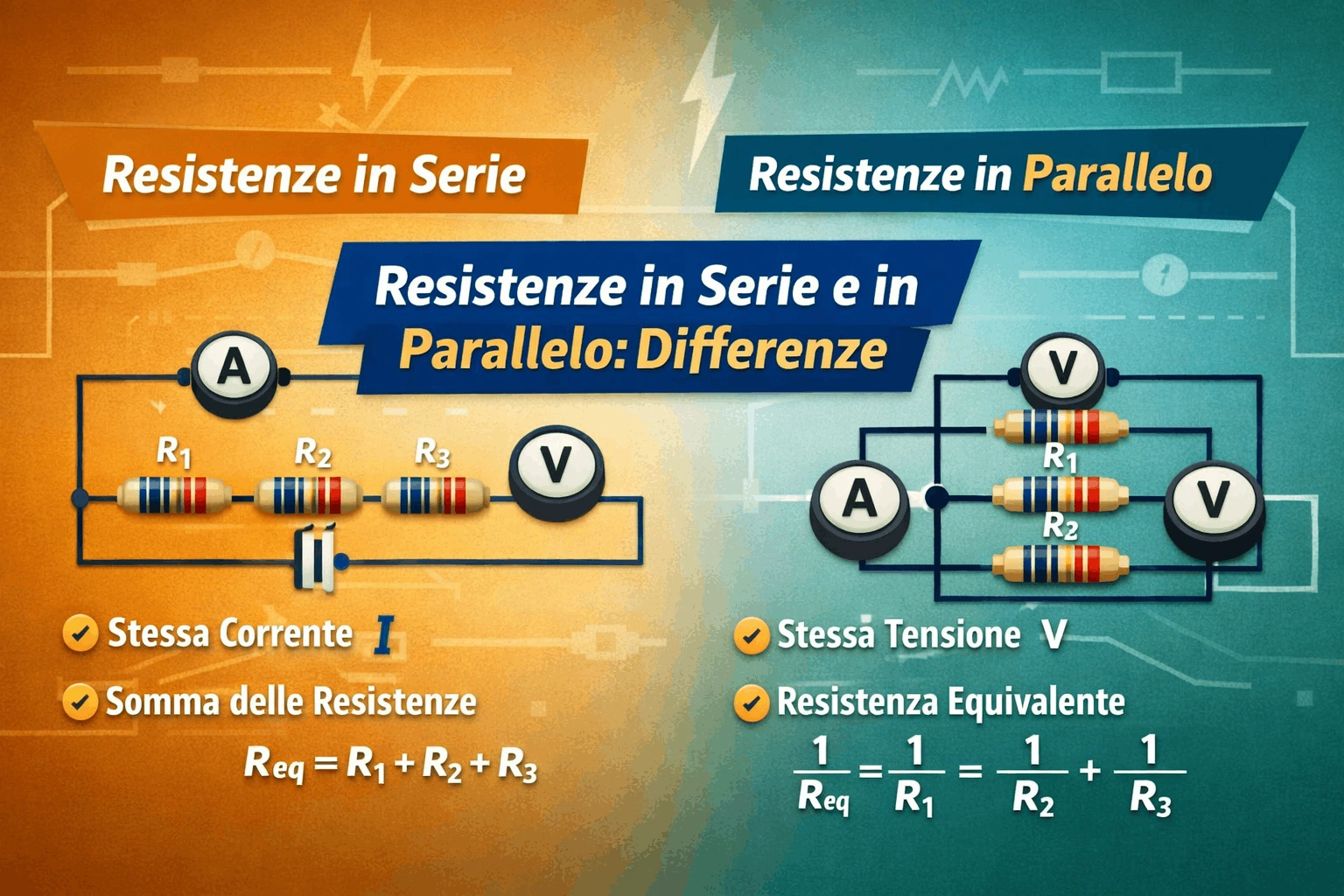

Resistenze in serie: cosa significa

Le resistenze sono in serie quando sono collegate una dopo l’altra, lungo un unico percorso.

Regole pratiche (serie)

• La corrente è la stessa su tutte le resistenze

• La tensione si divide tra le resistenze

• La resistenza totale aumenta

Formula serie

Req = R1 + R2 + R3 + … + Rn

Resistenze in parallelo: cosa significa

Le resistenze sono in parallelo quando sono collegate agli stessi due nodi (più rami).

Regole pratiche (parallelo)

• La tensione è la stessa su ogni ramo

• La corrente si divide tra i rami

• La resistenza totale diminuisce

Formula parallelo

Per più resistenze:
1/Req = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn

Per due resistenze:
Req = (R1 × R2) / (R1 + R2)

Esempi semplici con numeri (per capirlo al volo)

Esempio A — serie

R1 = 100 Ω, R2 = 200 Ω
Req = 300 Ω
Con 24 V:

• I = 24 / 300 = 0,08 A

Cadute di tensione:

• V1 = I×R1 = 0,08×100 = 8 V

• V2 = I×R2 = 0,08×200 = 16 V

Totale 8+16 = 24 V ✅

Esempio B — parallelo

R1 = 100 Ω, R2 = 200 Ω
Req = 66,7 Ω
Con 24 V:

• Itot = 24 / 66,7 ≈ 0,36 A

Correnti per ramo:

• I1 = 24/100 = 0,24 A

• I2 = 24/200 = 0,12 A
  Somma = 0,36 A ✅

La differenza che conta davvero: potenza e calore

Negli impianti industriali, il punto non è solo “ohm”, ma quanto scalda.

Formule utili:

• P = V × I

• P = I² × R

• P = V² / R

In serie

La corrente è uguale per tutti → dissipa di più la resistenza con valore più alto:
P = I² × R

In parallelo

La tensione è uguale per tutti → dissipa di più la resistenza con valore più basso:
P = V² / R

Questo è il motivo per cui il dimensionamento industriale richiede sempre:

• valore ohmico

• potenza nominale

• ciclo di lavoro

• ventilazione / montaggio

• temperatura ambiente e del quadro

Casi reali industriali: quando si usa serie e quando parallelo

1) Frenatura con inverter: serie/parallelo per ottenere l’Ohm giusto

Nelle resistenze di frenatura, l’inverter richiede un valore ohmico preciso per limitare la corrente di frenatura e proteggere il bus DC.

Caso tipico

• Servono 30 Ω ma non esiste un singolo componente “perfetto” in quel formato

• Si realizza un gruppo resistivo con più elementi:

  • in serie per aumentare gli Ohm

  • in parallelo per aumentare la potenza totale dissipabile e gestire il calore

✅ Vantaggio: valore ohmico preciso + dissipazione distribuita.

2) Banco di carico / test: parallelo per aumentare la potenza totale

In collaudi e test (alimentatori, UPS, gruppi di continuità, quadri), si usano banchi resistivi per simulare un carico.

Qui il parallelo è molto usato perché:

• riduce la resistenza equivalente (più corrente)

• permette di sommare la potenza dissipabile (più elementi = più W totali)

• facilita modularità e manutenzione (se un ramo cede, spesso il sistema continua a funzionare)

✅ Vantaggio: potenze elevate gestibili e scalabili.

3) Ripartire il calore in un quadro: serie/parallelo “per respirare”

In quadri chiusi o in ambienti caldi, un singolo resistore può diventare un punto caldo critico.

Soluzione pratica:

• usare più resistori per distribuire la dissipazione

• progettare il gruppo con serie/parallelo in modo da rispettare Ohm e Watt

• aumentare distanze e ventilazione per ridurre accumulo termico

✅ Vantaggio: meno hotspot, più affidabilità, vita più lunga.

4) Partitori di tensione e segnali: serie (ma attenzione alla precisione)

Nella strumentazione industriale e nell’elettronica di controllo, il collegamento in serie serve per creare un divisore di tensione.

Qui conta:

• tolleranza (precisione)

• stabilità termica

• deriva nel tempo

✅ Vantaggio: tensione “scalata” per ingressi analogici e sensori.
⚠️ Nota: in questi casi spesso si preferiscono resistori più precisi (es. film metallico, o soluzioni selezionate).

5) Anticondensa: scopo diverso, ma la logica dei collegamenti resta

Le resistenze anticondensa scaldano leggermente il quadro per evitare condensa.
In impianti grandi può capitare di distribuire più elementi per:

• coprire più punti del quadro

• evitare un’unica fonte calda

• gestire alimentazioni diverse

✅ Vantaggio: protezione uniforme.

Errori comuni (che fanno saltare il dimensionamento)

1. Guardare solo gli Ohm e ignorare i Watt

2. Non dichiarare il duty cycle (continuo o impulsivo)

3. Sottovalutare temperatura e ventilazione (in quadro chiuso cambia tutto)

4. Non considerare distanze/isolamento in alta tensione

5. Usare paralleli senza bilanciamento in applicazioni critiche (servono criteri di ripartizione)

Checklist dati per preventivo (CTA)

Per progettare correttamente un gruppo resistivo in serie/parallelo, prepara questi dati:

• Applicazione (frenatura / potenza / banco di carico / anticondensa / altro)

• Valore richiesto Ω (o range accettabile)

• Potenza richiesta W e ciclo di lavoro (continuo / impulsivo, durata e frequenza)

• Tensione di lavoro (V) e picchi

• Ambiente (temperatura, umidità, polveri, ventilazione, quadro chiuso/aperto)

• Ingombri disponibili e tipo di fissaggio

• Lunghezza cavi / terminali / connettori

• Quantità e tempistiche
