Resistenze Smaltate Tipo T1

Smaltate tipo T1

Caratteristiche

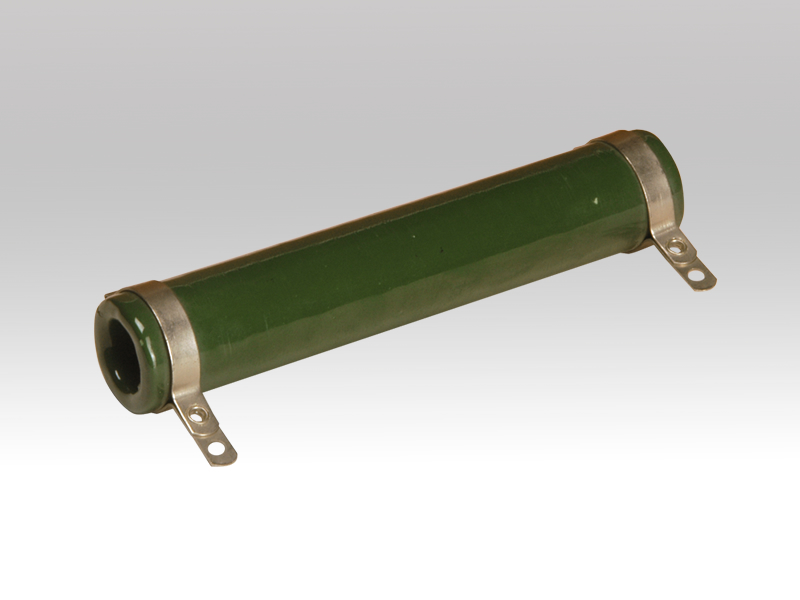

I resistori della serie T1 e T8 sono realizzati nelle forme e nelle dimensioni unificate presenti sul mercato. Su un supporto in steatite è avvolto l’elemento resistivo costituito da filo in lega resistiva, rivestito da strato di smalto vetroso fissato ad alta temperatura per una protezione nel tempo (versione T1), oppure da un rivestimento di cemento ad alta conducibilità termica (versione T8).

TOLLERANZA: -/+ 5% (versione T1) – 1% e 5% (versione T8).

COEFFICENTE DI TEMPERATURA: +/- 200 PPM/°C

VALORI RESISTIVI: secondo serie E12 +/-10% e E24 +/-%5.

RESISTENZA DI ISOLAMENTO: > 100mOHM (500Vcc).

TEMPERATURA DI LAVORO: -85+350°C (T1), -40+350°C (T8).

ISOLAMENTO: verso massa fino a 4000v

ESECUZIONI: esecuzione speciale antinduttiva realizzabile con avvolgimento tipo

AIRTON-PERRY con valori da concordare (mod.T11- T8A esecuzione cementata).

ACCESSORI:

– squadrette di supporto Z o G (suffisso Z o C)

– custodie di protezione in lamiera (suffisso MCQ).

NOTA: sono realizzabili resistenze smaltate con presa regolabile (mod. T2) esecuzione cementata regolabile T8R

Scarica la documentazione

Tipo	Potenza Nominale	Valori resistivi		Dimensioni
Tipo	W	Min / Ω	Max / Ω	Ø	L
T1-25	25	2.2	25k	13	64
T1-50	50	2.2	50k	16	90
T1-60	60	2.2	50k	20	100
T1-110	110	2.2	50k	20	165
T1-160	160	2.2	100k	30	165
T1-220	220	2.2	100k	30	265
T1-300	300	2.2	150k	30	300
T1-400	400	20	150k	40	265
T1-500	500	20	150k	40	300
